Pogo Pin Connector Lib

Views: 33

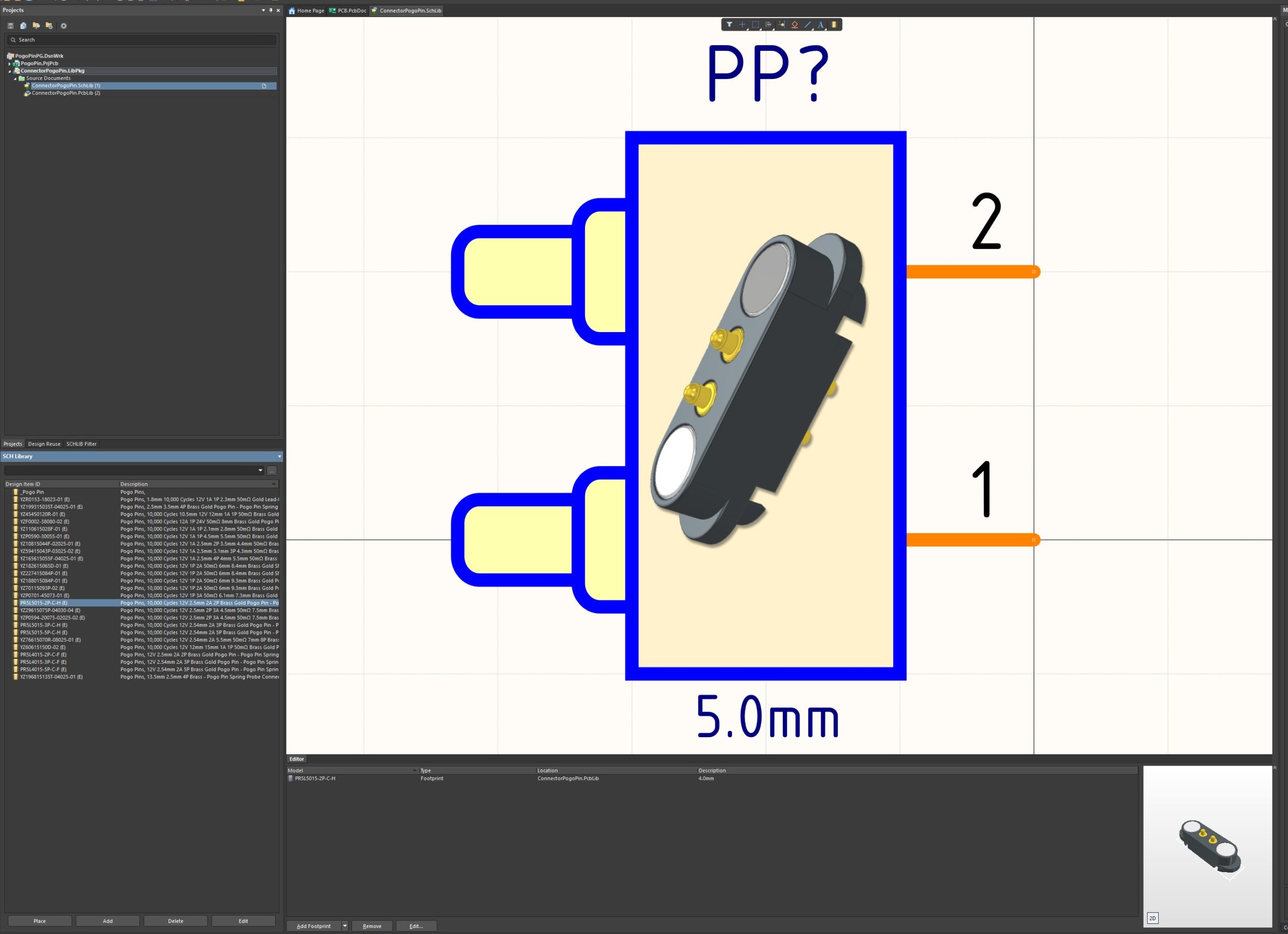

У своїх проектах почав застосовувати з’єднувачі та контакти типу Pogo Pin. Для цього до своєї існуючої БД додав нову бібліотеку.

Огляд від ІІ

Pogo Pin (погопін) – це пружинний контакт у вигляді металевого штиря з пружиною всередині, що нагадує телескопічний амортизатор, який забезпечує надійне і багаторазове електричне з’єднання між двома компонентами, наприклад, друкованими платами або тестовими точками, часто використовується для внутрішньосхемного програмування і в затискних пристроях, де пай.

Основні характеристики:
Конструкція: Складається з корпусу, пружини та рухомого наконечника певної форми (голка, куля, конус).
Функція: Створює тимчасове, але міцне з’єднання, компенсує невеликі нерівності та вібрації, забезпечуючи постійний контакт.

Застосування:
Програмування: Ідеальний для внутрішньосхемного програмування (ISP) мікроконтролерів та інших чіпів.
Тестування: Використовується в тестових пристосуваннях (fixture) для перевірки плат (мобільні телефони, планшети, ноутбуки).
Роз’єми: Збирається в багатоконтактні роз’єми, які легко з’єднувати і роз’єднувати.
Затискні пристрої: Застосовується для створення затискачів, де потрібне знімання.
Переваги: ​​Дозволяє уникнути паяння, забезпечує надійність при зміщенні компонентів, довговічний при багаторазовому використанні.

Поки що кількість невелика, але думаю знайдуться варіанти, куди їх вже можна застосовувати.

Як правило, в основному прив’язка компонентів до виробника JLCPCB.
