Часы-кухонный таймер

Visits: 3868


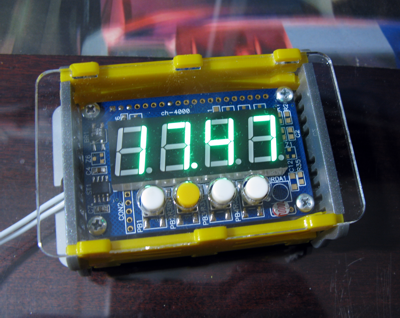

ch4010-05Каждая кухня должна иметь кухонный таймер, который позволяет напоминать хозяйке когда проходить определенный промежуток времени. Например, печем пирог, варим яйца… , чтобы не смотреть постоянно на часы, установим таймер и через заданный промежуток времени он позовет к плите. Самая простая схема на плате ch4000. Быстрая установка таймера с дискретностью (1) 5 минут. Диапазон задания таймера от 5 до 90 минут, выход управления бузером, подача прерывистого сигнала по окончании работы таймера или по сигналу будильника. Дополнительный выход на реле, для возможности подключения исполнительного устройства, управляемого таймером. Индикация таймера в формате минуты:секунды остаточного времени. Дополнительные функции: 1 – часы реального времени,  2 – четыре будильника, 3 – индикатор температуры, 4 – секундомер.

Для превращения платы в часы необходимо установить некоторые дополнительные элементы. Для резервного питания используется батарейка CR2032. Для часов – установлен кварцевый резонатор 32768 Гц, который подключен к генератору таймера 1 и будет использоваться для дополнительной функции часов реального времени.


CH_4020_07

Вариант с индикаторами синего свечения.


Вид на плату с задней стороны.

ch4010-07


Описание функций таймера.

Основной функций устройство – это таймер который позволяет на заданное время включить исполнительное устройство и по окончании выключить его. Дополнительно включить звуковой сигнал. Дополнительные функции таймера, это часы реального времени, индикатор температуры и секундомер. Все функции могут работать независимо.

При первоначальном включении (или при включении без батарейки) запускается начальная инициализация контроллера на дисплей в режиме бегущей строки будет выведена модель и версия ПО.

По умолчанию на дисплей выводиться текущее время. При первом запуске всегда будет “00.00”. Десятичная точка будет мигать.


Описание кнопок управления и индикации в режиме основной работы.

ch4010-11

◄ — Уменьшение набранного значения таймера с дискретностью по 5 минут. Сброс звукового сигнала по окончанию работы таймера (или будильника) и возврат для индикации текущего времени.
► — при нажатии на эту клавишу включается режим таймера и на индикатор выводиться значение набранного параметра. Установка значения таймера, увеличение параметра. При нажатии на клавишу происходит увеличение задания до пяти минут по минуте свыше 5 – по 5 минут. Максимальное значение 90 минут 00 секунд. Отсчет таймера автоматически запускается через 3 секунды после последнего нажатия клавиши. По окончании работы таймера когда на дисплее “- – – -“, нажатие на клавишу вызывает повторный запуск ранее набранного значения.
▼ – вход в режим настройки часов.
▲ – выбор функции индикации, функции вызываются циклически по кругу – индикация текущего времени, таймер, температура, секундомер.


Графическое представление меню настройки таймера.

Таймер имеет три уровня U1, U2, U3.

U1 – уровень настройки будильников. На этом уровне можно установить 4 будильника и активация их работы.

U2 – уровень настройки часов, синхронизации, а также функция деактивации пароля уровня U1.

U3 – уровень, функции смены пароля уровня 1 и функция возврата к заводским настройкам.

Для входа в режим настройки необходимо, нажать клавишу ▼.

Таймер предложит ввести пароль доступа к уровню. По умолчанию пароль уровня U1 отключен и вы сразу попадете на уровень 1 где (индикация U1).

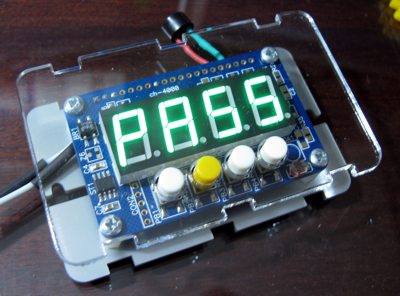

Процедура ввода пароля. При входе на уровень настройки, таймер предложит ввести пароль на дисплее сообщение “PASS”. Нажимаем клавишу ▼ на дисплее “0.000”.  Клавишей ◄ вводим число в позиции где светиться точка (цифры от 0 до 9, и буквы A,b,c,d,E,F), выбор следующего разряда нажатием на клавишу ►. После ввода правильного пароля нажимаем клавишу ▼ и переходим на следующий уровень. Для выбора функции используем клавиши ◄ и ►.  Для настройки параметра функции необходимо нажать клавишу ▼.  Для настройки параметра используем клавиши ◄ и ►. Для выхода из режима настройки параметра и возврата на уровень выбора функций можно использовать клавиши ▼ и ▲.

ch4010-12


Описание функций.

Индикация Описание функций
U1 Индикация уровня 1.
bud1 Настройка будильника 1
bud2 Настройка будильника 2
bud3 Настройка будильника 3
bud4 Настройка будильника 4
rrb1 Разрешение работы будильника 1
rrb2 Разрешение работы будильника 2
rrb3 Разрешение работы будильника 3
rrb4 Разрешение работы будильника 4
U2 Индикация уровня 2.
cloc Установка текущего времени
Sinh Синхронизация часов
deP1   Деактивация пароля для входа на уровень 1
U3 Индикация уровня 3.
nPu1 Изменение пароля уровня 1
ZAud Сброс настроек

Управление таймером.

Для управления работой таймера используются клавиши ◄ и ►. Функции этих клавиш активны при любой индикации таймера кроме режима секундомера и режима настройки.

Если необходимо установить таймер на заданное время, то необходимо нажатием на клавишу ► выбрать необходимый интервал времени. До величины 5 минут набор происходит по 1 минуте, свыше 5 минут прибавляется по 5 минут. Если установлено слишком большое значение таймера то уменьшить его можно нажатием на клавишу ◄. Нажатие на клавишу уменьшает показание таймера с дискретность 5 минут, если заданное время время таймера становиться равным нулю, автоматически происходит переключение на индикацию текущего времени.

После установки времени, автоматически после нажатия последней клавиши через 3 секунды запускается обратный отсчет. Индикация в формате минуты.секунды. По окончанию работы таймера снимается управляющий сигнал с управляющего устройства и раздается звуковой сигнал. На индикаторе будет светиться четыре горизонтальных черты”—-“, если необходимо повторить заданные период, то достаточно нажать клавишу ►, на индикатор будет выведено последняя настройка таймера, снимется звуковой сигнал и таймер начнет новый отсчет.

Если необходимо просто отключить звуковой сигнал с возвратом для индикации текущего времени, нажмите клавишу ◄.


Выбор текущей индикация времени, таймера, температуры, секундомера.

При первом включении, или при сбросе звукового сигнала таймер всегда возвращается для индикации текущего времени. При необходимости просмотреть другие функции (они работают независимо друг от друга), то необходимо воспользоваться клавишей ▲. при нажатии на эту клавишу таймер будет по кругу выводить:

  • текущее время
  • кухонный таймер
  • температура помещения
  • секундомер

Примечание. Если таймер остановлен на индикатор выводиться “—-“. Если датчик температуры установлен непосредственно на печатной плате, то тепло выделяемое элементами (в основном от стабилизатора и индикатора) будет разогревать его, что соответственно отразиться на показаниях. Если вам необходимо точно знать температуру помещения, датчик придется вынести за пределы корпуса таймера.


Секундомер.

При необходимости можно воспользоваться функцией секундомера. Для этого используя клавишу ▲ перейдите в режим секундомера (при этом помните если вы используете таймер, он будет работать параллельно). На дисплее будет индикации 00,00. Функция клавиши ► – Пуск/Пауза. Функция клавиши ◄ – Сброс/Стоп секундомер. Помните если вы запустили секундомер, переход на индикацию других функций не останавливает его. Вернувшись на индикацию секундомера, можно просмотреть его состояние работы и продолжить управление.

ВНИМАНИЕ. При пропадании сетевого питания все функции таймера отключены, кроме механизма часов реального времени.


Схема таймера. (4010 вариант с датчиком температуры)CH_4010

Краткое описание схемы. Для работы часов используется генератор таймера ТМР1. Для резервирования питания при пропадании напряжения сети литиевая батарейка. Для контроля напряжения питания используется вход RA3. Обратите внимание в качестве порогового элемента применяется стабилитрон Z2 с напряжение стабилизации 8,2 вольта, минимальное рабочее напряжение часов 12,0 вольт. Если необходимо понизить питающее напряжение до 9 вольт, рекомендуется использовать стабилитрон с напряжением стабилизации 5,1 вольт. Выход OUT1 – сигнал бипера используйте пищалку на 12 вольт ( типа HYE1206-12, HYT-0912). OUT2 – сигнал управление реле – таймер включен.

Схема таймера. (4020 вариант с датчиком освещенности, функция автоматической регулировки яркости)

CH_4020

Если для более глубокой регулировки яркости мешает свет самого индикатора то резистор R38 можно уменьшить до 15 кОм.

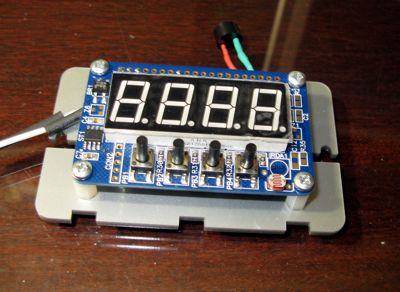

вариант сборки с датчиком освещенностиCH_4020_06

Частенько устройства на светодиодных индикаторах ночью превращаются в светильники, поэтому и появилась версия с автоматической регулировкой яркости.

Подключение исполнительного устройства и бузера.

CH_4020pod


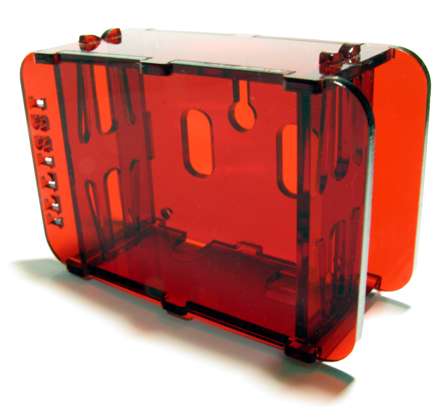

Сборка таймера.

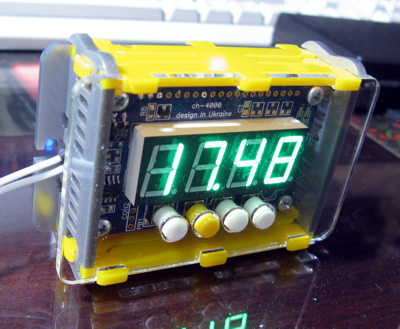

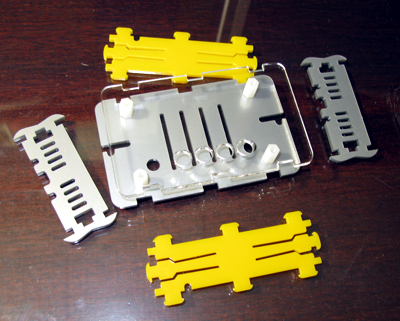

Особенности сборки. Бузер надо брать диаметром 9 мм на 12 вольт, я его подключил через стабилитрон 8,2 вольта, так-как запитал от трансформатора BVEI3022002 12 v – 1.5 w. У него после выпрямителя получилось 20 v. Таймер для него, не нагрузка, напряжение как на холостом ходу. Индикатор поставил “истинно зеленый”, если откровенно после него на красный и синий смотреть не хочется, очень приятный цвет, не в какое сравнение не идет со стандартными желто-зелеными. Ну и пришлось пару раз корпус разбирать, когда отдираешь защитную пленку от акрила, он сильно электризуется, поэтому пришлось аккуратно чистить от пылинок. Ну и для тех кто заинтересовался, все комплектующие можно приобрести в Вороне.


Сборочный чертеж платы для таймера.

Верх платы.

ch4010-14

Низ платы.

ch4010-13


Перечень элементов необходимых для сборки.

Наименование  Типоразмер  Тип (замена)  Количество  Примечание
Печатная плата ch4000  ch4000 1
Печатная плата ch4010 ch4010 1 С установленным контроллером и версий ПО 16 для 4010
Микроконтроллер SSOP-20 PIC16F1829 1 PIC1
 Резистор 0805 1к (1-1,2к) 5 R2,R30,R31,R32,R33
 Резистор 0805 680 Ом (510 Ом-1к) 8 R7,R9,R8,R24,
R27,R25,R28,R26
 Резистор 0805 10к  1 R12
Резистор 0805 100к 1 в место C5
Резистор 0805 0 Ом 3 R6,R10,R34
Резистор 0603 0 Ом 1 R39
Стабилизатор SOIC-8 78L05 1 ST1
Конденсатор керамический 1206  10 мкф — 25 В(любой от 4,7 мкф или танталовый) 1 C8
Конденсатор керамический 0805 0.1x50v 4 C1, C4, C7, C8
Конденсатор керамический 0603(0805) 27pf (12-32) 2 устанавливаются возле кварцевого резонатора
Кварцевый резонатор SJK-7M 32.768 XT1
Конденсатор электролитический smd 220,0x25v (любой с емкостью от 47 мкф на 25 В) 1 C3
Конденсатор электролитический smd 100,0x16v  (любой с емкостью от 47 мкф на 10 В) 1 C6
Транзисторная сборка SOIC-16 ULN2003 1 U1
Светодиодный индикатор 0,56-0,30 любой на 4 разряда (общий катод) 1 LH1
Тактовые кнопки smd TACT 6×6-15.0 SMD 4 PB1,PB2,PB3,PB4
Мост выпрямительный smd HD10 SMD 0.8A 1000V 1 BR1
Датчик температуры TO-92 DS18B20 1 (для версии 4010)
Держатель батарейки  Держатель батарейки CR2032 1
Литиевая батарейка CR2032 1  BAT1
 Диодная сборка Шоттки SOT-23 BAT54C 1  D3
Стабилитрон SOT-23 BZX84-C8V2 1 Z2
Стабилитрон SOT-23 BZX84-C4V7 1 Z3
Буззер HYE1206-12, HYT-0912 1
Фоторезистор GL5516 RF1 (для версии 4020)

Видео работы таймера.


Файлы для загрузки

Демонстрационная прошивка
пароль 1 уровня 0x4433
пароль 2 уровня 0x1234
пароль 3 уровня 0x4321
резервный пароль 1 уровня 0x7896
мастер пароль 0x1000

Значок

Часы-кухонный таймер - прошивка 9.92 KB 785 downloads

Часы-кухонный таймер - прошивка ...

Итоговая версия ch4010  – v16, проект, прошивка для индикатора общий катод, с датчиком температуры. MPLAB IDE v8.90, Microchip MPLAB XC8 C Compiler V1.12
Значок

Часы-кухонный таймер - проект v16 43.44 KB 216 downloads

Часы-кухонный таймер - проект v16 ...
Итоговая версия ch4020  – v18, прошивка для индикатора общий анод, с датчиком освещенности. MPLAB IDE v8.90, Microchip MPLAB XC8 C Compiler V1.12
Значок

Часы-кухонный таймер - 4020 прошивка v.18 6.97 KB 18 downloads

Часы-кухонный таймер - 4020 прошивка v.18 ...
Login Required Message:
Схема в формате pdf 4010
Значок

Часы-кухонный таймер - 4010 схема 19.12 KB 2425 downloads

Часы-кухонный таймер - 4010 схема ...
Схема в формате pdf 4020
Значок

Часы-кухонный таймер - 4020 схема 18.36 KB 2450 downloads

Часы-кухонный таймер - 4020 схема ...
Часы-кухонный таймер (прошивка v18 общий катод), с датчиком освещенности
Значок

Часы-кухонный таймер (прошивка v18 общий катод, с с датчиком освещенности) 7.05 KB 359 downloads

Часы-кухонный таймер (прошивка v18 общий катод), с с...

73a2 —- пароль 2 уровня
adec —- пароль 3 уровня
2ab7 —-резервный пароль 1 уровня

Итоговые проекты:

мастер пароль 2863

Значок

Часы-кухонный таймер - итоговый проект (прошивки) 4010 1.25 MB 3 downloads

Часы-кухонный таймер - итоговый проект (прошивки)...
Превышено ограничение скачиваний!
Значок

Часы-кухонный таймер - итоговый проект (прошивки) 4020 1,000.37 KB 17 downloads

Часы-кухонный таймер - итоговый проект (прошивки)...
Превышено ограничение скачиваний!

Повторенные конструкции…
